什么是FBank

FBank（Filter Bank，滤波器组）是语音特征参数提取方法之一，其独特的基于倒谱的提取方式更加符合人类的听觉原理。FBank特征提取相当于MFCC去掉最后一步的离散余弦变换（DCT），因此保留了更多原始语音数据信息。

为什么需要FBank？

在深度学习时代，神经网络具有强大的特征学习能力，能够从更原始的特征中自动学习判别性表示。相比MFCC经过DCT压缩后的特征，FBank具有以下优势：

信息保留更完整：未经过DCT有损压缩，保留更多频谱细节
适合深度模型：为DNN/CNN/RNN等神经网络提供更丰富的输入
更高维度：通常为40维（对应40个滤波器），相比MFCC的12-13维提供更多信息

FBank与MFCC的关系

从提取流程上看：

MFCC = 预加重 → 分帧 → 加窗 → FFT → Mel滤波器组 → 对数 → DCT → 保留2-13系数
FBank = 预加重 → 分帧 → 加窗 → FFT → Mel滤波器组 → 对数

可以看出，FBank = MFCC - DCT，FBank保留了经过Mel滤波器组处理后的所有频带能量信息。

特征	MFCC	FBank
维度	12-13维	通常40维
信息量	经过DCT压缩，有损	保留更多原始信息
去相关性	DCT去除相关性	相邻频带有相关性
适用场景	GMM-HMM等传统模型	DNN/CNN/RNN深度模型
计算效率	维度低，计算快	维度高，计算稍慢

FBank特征提取流程

完整的FBank提取包含以下5个步骤：

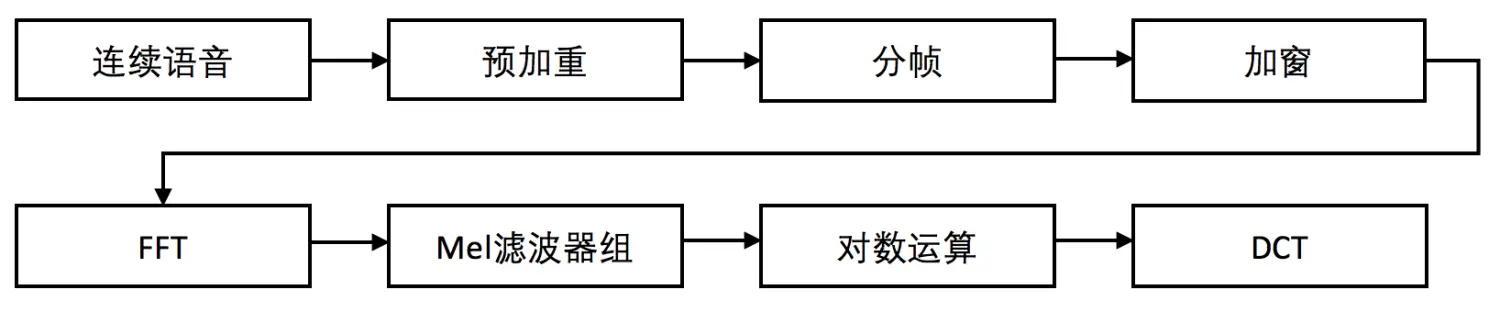

FBank特征提取流程图

1. 预加重

对原始信号进行高通滤波，增强高频部分：

$$y(n) = x(n) - \alpha \times x(n-1)$$

其中 $\alpha$ 通常取 0.97。

预加重的作用：

消除发声过程中声带和嘴唇的效应
补偿被发音系统抑制的高频部分
突出高频共振峰
提高信噪比

原始语音信号波形：

原始语音信号时域波形

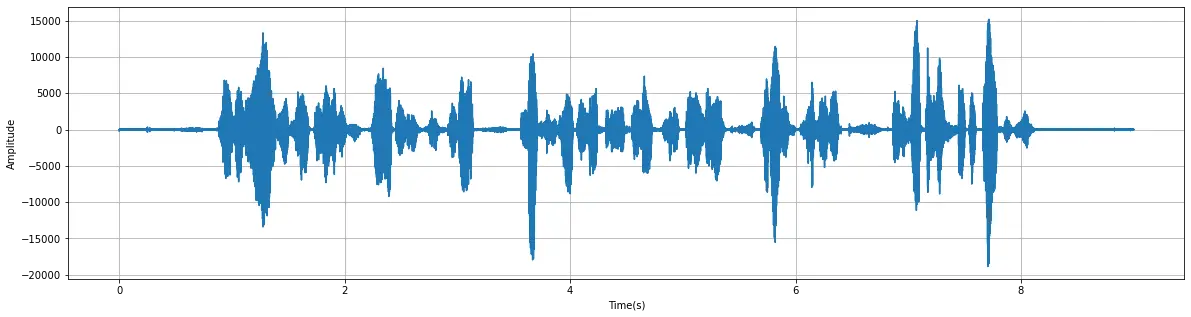

预加重后的效果对比：

预加重前后对比

2. 分帧

按固定时间长度分割音频样本。

典型参数：

采样率：16kHz
帧长：25ms（16kHz下为400个采样点）
帧移：10ms（16kHz下为160个采样点）
帧重叠：约62.5%

通常FFT点数 $N$ 取值 512 或 256，涵盖20-30ms的语音段。相邻帧之间的重叠区域 $M$ 一般为 $N$ 的1/2或1/3。

3. 加窗

对每帧施加汉明窗（Hamming Window），增加帧左右端的连续性，减少频谱泄漏。

汉明窗函数：
$$W(n) = 0.54 - 0.46 \times \cos\left(\frac{2\pi n}{N-1}\right), \quad 0 \leq n \leq N-1$$

加窗后的信号：
$$S’(n) = S(n) \times W(n)$$

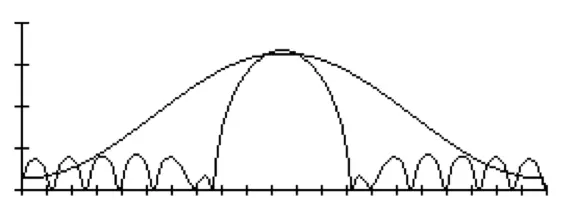

汉明窗时域波形：

汉明窗函数形状

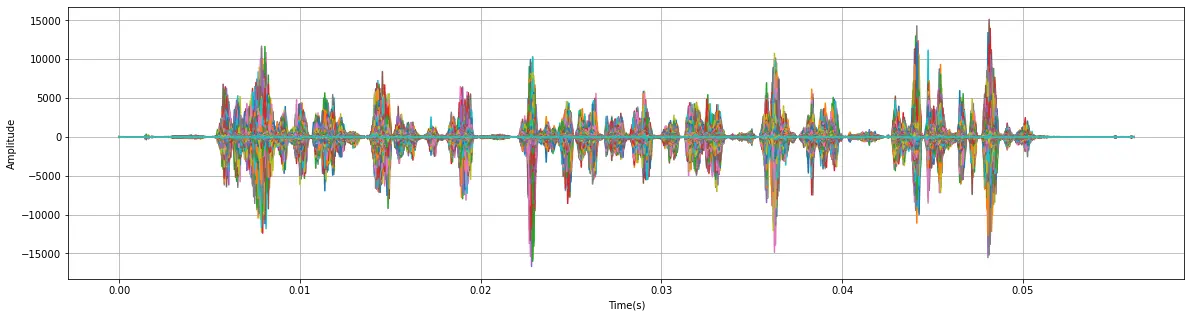

加窗后的信号效果：

加窗后的信号波形

4. 离散傅里叶变换（DFT）

将时域信号转换为频域能量分布。

DFT公式：
$$s(k) = \sum_{n=0}^{N-1} S(n) \times e^{-j2\pi kn/N}$$

功率谱：
$$p(k) = \frac{1}{N} |s(k)|^2$$

在实际实现中，通常使用快速傅里叶变换（FFT）来高效计算DFT。

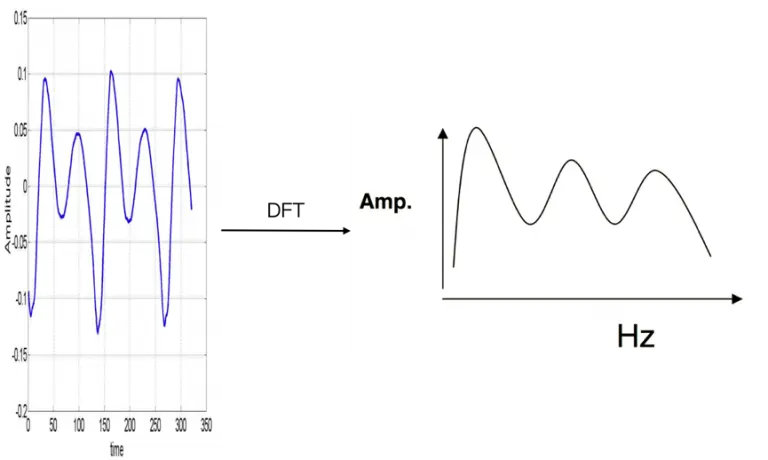

频谱到功率谱转换示意图：

频谱与功率谱的关系

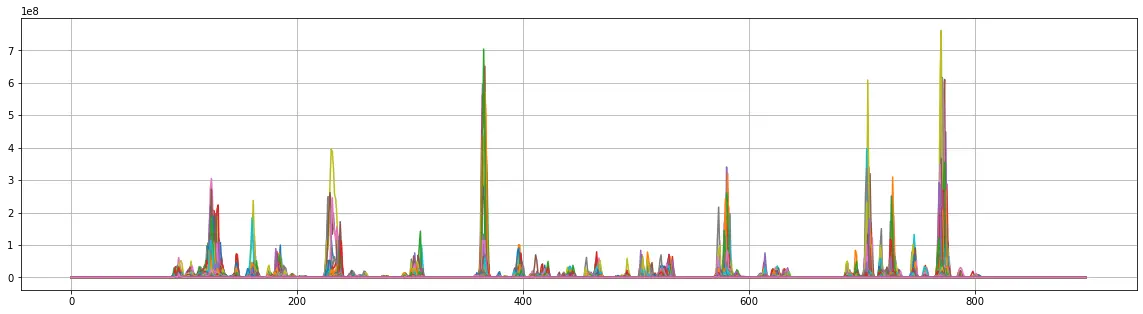

DFT变换后的频谱：

DFT频谱结果

5. Mel滤波器组

将线性频谱映射到Mel非线性频谱。在Mel频域内，人对音调的感知度为线性关系，更符合听觉特性。

频率到Mel频率转换：
$$f_{mel} = 2595 \times \log_{10}\left(1 + \frac{f}{700}\right)$$

Mel频率到频率转换：
$$f = 700 \times \left(10^{f_{mel}/2595} - 1\right)$$

滤波器组设计步骤：

确定频率范围：最低频率（如300Hz）和最高频率（如8000Hz）
转换到Mel域并等分：将频率范围转到Mel频率，然后线性等分成 $M+2$ 个点（$M$ 为滤波器个数，通常为40）
转回Hz频率：将Mel频率点转换回赫兹频率
映射到FFT频率索引：
$$f(i) = \left\lfloor \frac{(N+1) \times h(i)}{f_s} \right\rfloor$$
其中 $N$ 为FFT点数，$f_s$ 为采样率

三角滤波器响应：
$$H_m(k) = \begin{cases}
0 & k < f(m-1) \
\frac{k - f(m-1)}{f(m) - f(m-1)} & f(m-1) \leq k < f(m) \
1 & k = f(m) \
\frac{f(m+1) - k}{f(m+1) - f(m)} & f(m) < k \leq f(m+1) \
0 & k > f(m+1)
\end{cases}$$

滤波器组输出（对数能量）：
$$FBank(m) = \log\left(\sum_{k=0}^{N-1} |X(k)|^2 \times H_m(k)\right)$$

其中 $m = 0, 1, …, M-1$，$M$ 通常为 22-26 或 40。

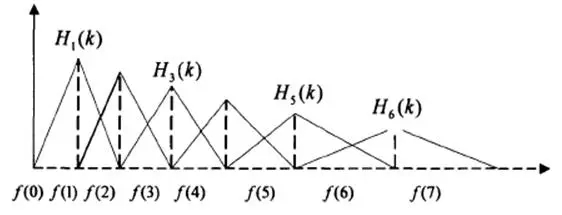

Mel滤波器组结构示意图：

Mel滤波器组三角形分布

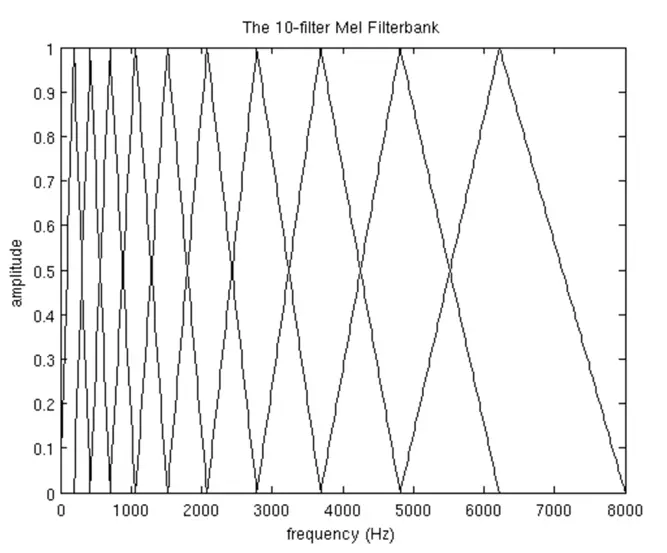

Mel滤波器组可视化：

Mel滤波器组在频域的分布

FBank特征提取结果：

滤波器组输出的对数能量

关键参数总结

参数	典型值	说明
预加重系数	0.97	高通滤波
采样率	16kHz	语音采样频率
帧长	25ms (400点)	短时平稳假设
帧移	10ms (160点)	帧间重叠
FFT点数	512	频谱分辨率
最低频率	300Hz	Mel滤波器下限
最高频率	8000Hz	Mel滤波器上限
Mel滤波器数	40	FBank特征维度

Python实现

使用Librosa库（推荐）

import librosa
import numpy as np

y, sr = librosa.load('audio.wav', sr=16000)
fbank = librosa.feature.melspectrogram(
    y=y,
    sr=sr,
    n_fft=512,
    hop_length=160,
    win_length=400,
    n_mels=40
)

fbank_db = librosa.power_to_db(fbank, ref=np.max)

print(f"FBank shape: {fbank_db.shape}")

手动实现核心步骤

import numpy as np
import scipy.io.wavfile
from scipy.fftpack import fft

sample_rate, signal = scipy.io.wavfile.read('audio.wav')

pre_emphasis = 0.97
emphasized_signal = np.append(signal[0], signal[1:] - pre_emphasis * signal[:-1])

frame_size = 0.025
frame_stride = 0.01
frame_length = int(round(frame_size * sample_rate))
frame_step = int(round(frame_stride * sample_rate))

signal_length = len(emphasized_signal)
num_frames = int(np.ceil(float(np.abs(signal_length - frame_length)) / frame_step))

pad_signal_length = num_frames * frame_step + frame_length
z = np.zeros((pad_signal_length - signal_length))
pad_signal = np.append(emphasized_signal, z)

indices = np.tile(np.arange(0, frame_length), (num_frames, 1)) + \
          np.tile(np.arange(0, num_frames * frame_step, frame_step), (frame_length, 1)).T
frames = pad_signal[indices.astype(np.int32, copy=False)]

frames *= np.hamming(frame_length)

NFFT = 512
mag_frames = np.absolute(np.fft.rfft(frames, NFFT))
pow_frames = ((1.0 / NFFT) * (mag_frames ** 2))

nfilt = 40
low_freq_mel = 0
high_freq_mel = 2595 * np.log10(1 + (sample_rate / 2) / 700)
mel_points = np.linspace(low_freq_mel, high_freq_mel, nfilt + 2)
hz_points = 700 * (10 ** (mel_points / 2595) - 1)
bin_points = np.floor((NFFT + 1) * hz_points / sample_rate)

fbank = np.zeros((nfilt, int(np.floor(NFFT / 2 + 1))))
for m in range(1, nfilt + 1):
    f_m_minus = int(bin_points[m - 1])
    f_m = int(bin_points[m])
    f_m_plus = int(bin_points[m + 1])

    for k in range(f_m_minus, f_m):
        fbank[m - 1, k] = (k - bin_points[m - 1]) / (bin_points[m] - bin_points[m - 1])
    for k in range(f_m, f_m_plus):
        fbank[m - 1, k] = (bin_points[m + 1] - k) / (bin_points[m + 1] - bin_points[m])

filter_banks = np.dot(pow_frames, fbank.T)
filter_banks = np.where(filter_banks == 0, np.finfo(float).eps, filter_banks)
filter_banks = 20 * np.log10(filter_banks)

print(f"FBank shape: {filter_banks.shape}")

从FBank到MFCC

如果需要从FBank继续计算MFCC，只需添加DCT变换：

from scipy.fftpack import dct

num_ceps = 12
mfcc = dct(filter_banks, type=2, axis=1, norm='ortho')[:, 1:(num_ceps + 1)]

mfcc -= (np.mean(mfcc, axis=0) + 1e-8)

print(f"MFCC shape: {mfcc.shape}")
